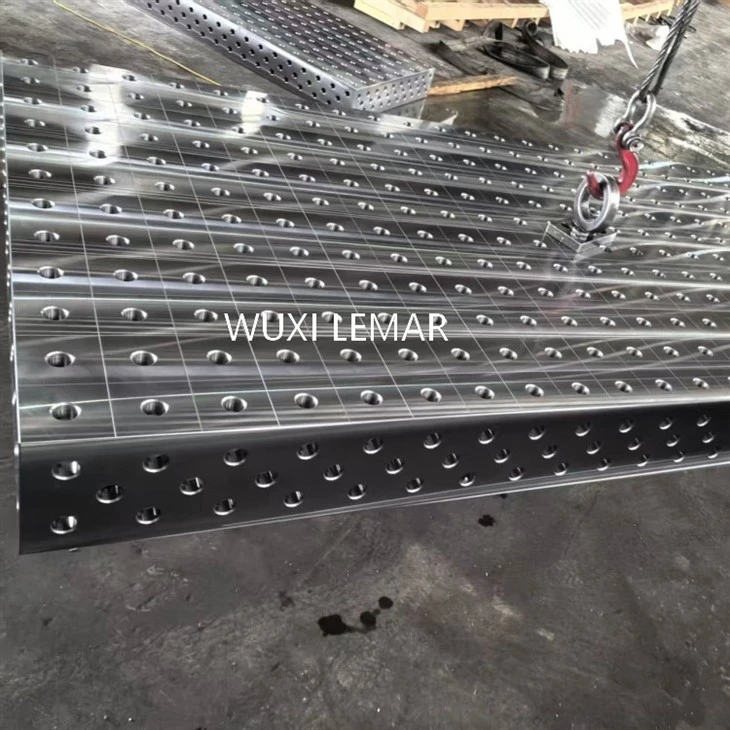

Tabela de gabarito de soldagem 3D
Aplicação: soldagem e montagem
Processo: Usinagem CNC
Superfície: Normal/Nitretado
Contate-nos para orçamento:Eva(WA:+8615995269947 Evasummer@lemarmetal.com)
Tipo:3D
Marca:Lemar
MELHORANDO SUA EFICIÊNCIA DE SOLDADURA
Usando mesas de soldagem Lemar
Descrição dos produtos
A 3D Welding Jig Table é um revolucionário sistema de ferramentas modulares que desconstrói o tradicional "acessório de soldagem para fins especiais" em uma combinação de "plataforma padronizada + componentes modulares". Seu núcleo é um ambiente de trabalho com um sistema de furos de grade do tipo matriz de alta-precisão-. Ao combinar com centenas de componentes funcionais padronizados, ele realiza posicionamento e fixação espacial tridimensional rápido, preciso e repetível de peças soldadas.
Nosso endereço: 505-1 NO.8 JIEFANG WEST ROAD, DISTRITO DE LIANGXI, WUXI, CHINA
Número de telefone:+86 159 952 699 47(Eva)
Evasummer@lemarmetal.com
Tamanho dos produtos
Tipo de produtos
Componente de produtos
| Componentes principais do sistema | Descrição |
|---|---|
| 1. Plataforma Básica | |
| Material | Estrutura em ferro fundido nodular de alta-resistência ou aço de alta{1}qualidade, com alívio de tensões-e usinada com precisão |
| Superfície de trabalho | Coberto com furos de grade padronizados (passo comum: 100 mm, 50 mm, 28 mm) |
| Grau de precisão | Planicidade da superfície e precisão do passo do furo normalmente dentro de ±0,05 mm/m |
| 2. Sistema de furos de grade | |
| Tipos | Principalmente série D28 (passo de furo de 28 mm) e série de 16 mm (passo de furo de 16 mm ou 100 mm) |
| Estrutura | Furos quadrados + design de rebaixo, combinados com ranhuras trapezoidais ou em T- |
| Função | Cada furo serve tanto como ponto de conexão quanto como ponto de coordenadas, formando um sistema de coordenadas espaciais. |
| 3. Biblioteca de componentes de funções modulares | |
| Componentes de suporte | Vários blocos de altura, blocos angulares, blocos V- |
| Componentes de posicionamento | Pinos de posicionamento, batentes de posicionamento, blocos de limite planares |
| Componentes de fixação | Grampos rápidos manuais/pneumáticos, grampos de parafuso |
| Componentes de conexão | Placas de conexão-em forma de U/L, conectores de extensão de plataforma |
| Anexos Especiais | Acessórios especiais para tubos, chapas e peças de formato-irregular |
Aplicação de Produtos
Campo de Fabricação
• Fabricação automotiva: produção experimental de carrocerias-em-branco, soldagem de peças de chassi, bandejas de bateria para veículos de nova energia
• Aeroespacial: a mesa de soldagem 3D é usada para nervuras de asas, suportes de motor e componentes estruturais de naves espaciais
• Trânsito Ferroviário: Bogies, estruturas de carroceria, estruturas internas
• Máquinas de construção: lanças de escavadeiras, estabilizadores de guindastes, estruturas de caminhões-bomba
Modos de produção
• P&D e produção experimental: verificação rápida na fase de desenvolvimento de novos produtos
• Pequenos-lotes e multi{1}}variedades: produção em-linhas mistas, fabricação-com base em pedidos
• Verificação de ferramentas: verificação do processo antes do investimento-em grande escala em ferramentas especiais
• Manutenção e modificação: uma solução ideal para produção de peças{{0}não padronizadas e de{1}peças únicas
Exibição de produtos
Perguntas frequentes
Perguntas frequentes
01.Qual é o prazo de entrega dos pedidos?
02.Que tipo de embalagem devemos usar?
Usamos caixas de madeira-livres de fumigação que atendem aos padrões de exportação para embalagens.
03.Quais documentos vocês fornecem para exportação?
04. Como faço um pedido?
05. Seria possível visitarmos sua fábrica?
Certificação de produtos
Avaliação do cliente
Serviço pós-venda
Estamos sempre ao seu serviço quando você precisar
★Garantia Padrão: 12 meses ou 2.000 horas de operação (o que ocorrer primeiro).
★Garantia Estendida: Cobertura opcional de até 36 meses.
★Suporte Global: Assistência técnica 24 horas por dia, 7 dias por semana e fornecimento de peças de reposição.
★Treinamento: treinamento de operação/manutenção-no local ou remoto.
A mesa de gabarito de soldagem 3D não é apenas uma inovação em ferramentas, mas também uma revolução nos conceitos de produção. Para empresas de manufatura modernas, a adoção de plataformas de ferramentas flexíveis de soldagem 3D não é mais uma questão de "se", mas de "quando" e "como". Representa a tendência inevitável de desenvolvimento de ferramentas de soldagem da especialização e rigidez para modularização, flexibilidade e inteligência, e é um investimento tecnológico fundamental para as empresas construírem capacidades de fabricação ágeis e responderem às rápidas mudanças do mercado.
